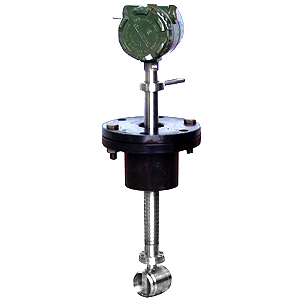

• 商品名稱：插入式渦街流量計
• 添加時間：2021-04-24 14:38:51
•

 QXLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量, 特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較xj****、理想的流量?jī)x表。。
    QXLUCB型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

工作原理：
插入式渦街流量計按******標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

儀表特點：
1、可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達 250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數：

公稱通經（mm）
 250～1500
儀表材質
 1Cr18Ni 9Ti
公稱壓力（Mpa）
 PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）
 －40～ 250℃
環境條件
 溫度－10～ 55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級
 示值的?2.5%
量程比
 1:10；1:15
阻力損失系數
 Cd<2.6
輸出信號
 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
 變送器：兩線制4 ~ 20mADC電流信號
供電電源
 傳感器：、 24VDC
 變送器： 24VDC
 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線
 KVVP3?0.3（三線制），2?0.3（二線制）
傳輸距離
 ≤500m
信號線接口
 內螺紋M20?1.5
防爆等級
 ExdIIBT6
防護等級
 IP65
允許振動加速度
 1.0g
型號及功能選擇

代號
口徑

020
200mm

025
250mm

030
300mm

035
3500mm

040
400mm

045
450mm

050
500mm

--------
--------

200
2000mm


代號
功能1
N
無溫壓補償
Y
有溫壓補償

代號
輸出型號
F1
4-20mA輸出（二線制）
F2
4-20mA輸出（三線制）
F3
RS485通訊接口

代號
被測介質
J1
液體
J2
氣體
J3
蒸汽

代號
功能2
E
2.5級
T1
常溫
T2
高溫
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
內部3.6V供電
D2
DC24V供電
B1
不銹鋼
B2
碳鋼
