- 商品名稱：全隔離式溫度巡檢儀
- 添加時間：2019-07-04 09:14:02
●適用范圍
QX-500G全隔離式溫度巡檢儀與各類傳感器、變送器配合使用，全隔離式溫度巡檢儀可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、警報控制、變送輸出、數據采集及通訊。
●功能特點
輸入功能
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
全隔離式溫度巡檢儀具有******的軟件平臺，具備二次開發能力，以滿足特殊的功能
xj****的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
自動巡檢、手動定檢可切換
巡檢通道切換時間及通道數可設定
●主要技術指標
基本誤差： 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號
采樣周期：0.5S
警報輸出： ⑴1-64通道統一上下限警報，繼電器輸出觸點容量 AC220V/3A
⑵1-8通道分別獨立警報，繼電器輸出觸點容量 AC220V/1A
變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS
通訊輸出：接口方式－－隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率－－300～9600bps內部設定
電 源：開關電源 85～265VAC 功耗4W以下
● 型號說明
| 型 譜 | 說 明 | ||||||||
| QX -500G | 全隔離式溫度巡檢儀 | ||||||||
| 外型尺寸 | A | 橫式160×80×125mm | |||||||
| T | 臺式320×120×250mm | ||||||||
| 通道數 | □□ | 0-64路，A規格儀表多24路 | |||||||
| 輸出 | H | 各通道統一上限 | |||||||
| L | 各通道統一下限 | ||||||||
| D | 各通道獨立（共8路） | ||||||||
| 變送輸出 | X1 | 4～20mA輸出 | |||||||
| X2 | 0～10mA輸出 | ||||||||
| X3 | 1～5V輸出 | ||||||||
| X4 | 0～5V輸出 | ||||||||
| 通訊輸出 | P | 微型打印機 | |||||||
| R | 串行通訊RS232 | ||||||||
| S | 串行通訊RS485 | ||||||||
| 供電電源 | 220VAC供電 | ||||||||
| W | DC24V供電 | ||||||||
| 輸入信號 | Sn | 見"輸入信號類型表" | |||||||
型號舉例：QX -500GA-16HS-P100
QX -500系列全隔離式溫度巡檢儀，橫式160×80×125mm ,輸入Pt100，16通道，各通道統一上限，帶RS485串行通訊供電電源220VAC。
| 8路智能巡檢儀端子接線方法 | |||
輸入信號為熱電偶、電壓、電流  | 輸入信號為熱電阻、遠傳電阻  | ||

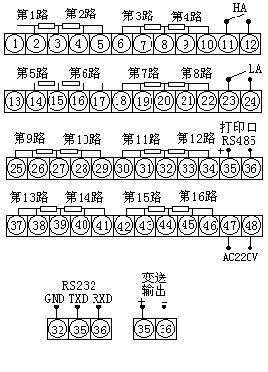

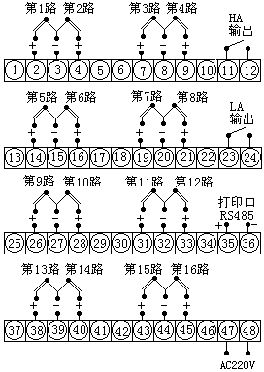

| 16路智能巡檢儀端子接線方法 | |||
 |  | ||
| 32路智能巡檢儀端子接線方法 | |||
輸入信號為熱電偶電壓電流  | 輸入信號為熱電阻、遠傳電阻  | ||
 |  | ||
|  | ||
